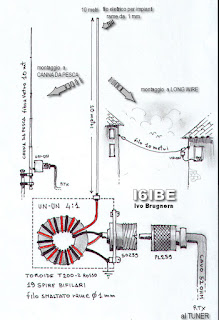

Balun 9:1 outra construçao

Está a foncionar com um fio com 27 metros de comprimento é ruidosa nos 160 metros mas nas restantes bandas fonciona com bons resultados acima dos 20 metros afina sem tuner com a relação de swr de 1:1.5 . Está montada a em sloper a cerca de 5,5 mt de altura onde é atacada pelo balun e com ligaçao á terra e termina a cerca de 3mt de altura.

Este balun também foi testado com fio 43,1 mt e 86,3 mt .

Balun 4:1

Balun 1:1

Construçao de balun 1:1

Construção de radiais para antena de movel

Construçao de radiais para utilizar em base

com antena de movel V/U

Tubo em aluminio com diametro de 40 mm

comprimento total dos radiais 300 mm
topo de fixaçao da antena leva PL femea roscada com porcas

mini long wire 22mts comprimento

Construção de mini longwire com 22mtros de comprimento

esquema de construçao dipolo tribanda 80/40/20

Dipolo de facil construçao, utilizar fio FV de 4mm2 secçao, para os elementos dipolo.

Alteração micro MH-31

fotos e esquema da minha modificação no micro MH-31 do meu yaesu Ft817

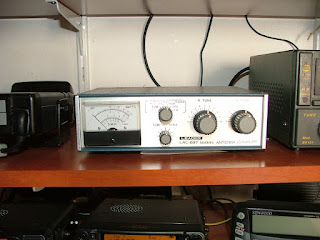

Medidor de swr/power

Medidor Diamond de HF ,V/U

Antena tuner hf

Depois de algum trabalho aqui está a foncionar

ja quase no final da construção e já fonciona

Esta é a segunda fase da construção

Construçao inicial do antena tuner QRP, 160 - 10 metros primeiros passos com exito

balun 1:1 e traps para construçao de dipolo 80/40 acabados de sair do forno cá da casa

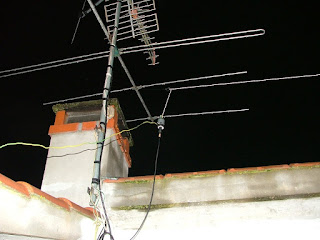

Pequena antena, que uso nos 11 metros

antena tuner para VHF

carga fiticia, construçao caseira

Medidor SWR/ POWER de 1.8 a 200 mhz

Deep meter, contempla a ajuda na construçao de bobines e antenas

Estas sao as 2 fontes Alinco DM-330MVE, que tenho de suporte á minha estação

kenwood Ts480 o meu equipamento das bandas de HF e micro de construçao caseira e afinado para este radio

Micro densei, alterado por mim para os 2 equipamentos de V/U , yaesu ft7800 e ft8800

Emissor a Valvulas para 80 metros , uma reliquia

Placa de diatermia, zona de emissão

parte de tras da placa, zona de ligaçao do coax

O meu radio portatil, Yaesu FT60 ligado á fonte da univolt de 3A

radio qrp yaesu FT817
